引言：限流器也叫阻尼，广泛的应用在液压系统回路中，它的作用就是在流體流动过程中，经过截面较小的孔径，控制进过限流器所需的流量，调节流體的速度和流量。主要功能是液压系统回路减缓冲击、稳定液压压力信号、调节支路所需润滑冷却流量等。
1.螺纹式限流器

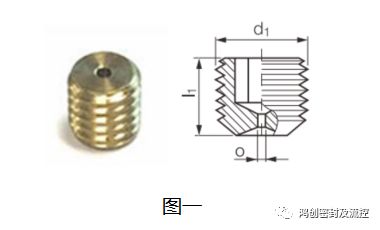

传统常规的限流器主要是螺纹式限流器，如图一所示，这种限流器外径接部分是通过螺纹跟油道孔连接，里边的小孔起到限流、阻尼的作用。
这种螺纹式限流器在实际应用中有如下缺点：1. 油道内孔需要加工螺纹，螺纹加工时候产生碎屑，碎屑掉落在交错的油道中，非常不易清洗，碎屑后续在工作中油路中，更容易堵塞更精密的液压阀；2. 螺纹限流器通过外螺纹跟油道固定，螺纹属于连接功能，并不具有密封功能，所以，常常油道中的油液通过限流器时候，由于突然受阻，势必压力突然升高，存在有一小部分油液是通过螺纹连接部分流过去的，而不是通过限流器孔，这样限流的小孔尺寸设计实践测试中，就很不好把握，特别对精密油路使用限流器，难度更大；3.这种螺纹式限流器如果想在孔道中增加一个过滤功能的滤网，这种结构很难实现，无法增加滤网；4. 往往这类限流器外径都比较小，特别油道深孔螺纹加工难度较大，往往螺纹加工的质量不好，导致及时拧紧，再加上高压流體的忽高忽低的作用，螺纹拧紧力会变小，可能刚开始工作没有问题，但液压系统经过一阶段的工作，限流器就脱落了，导致系统功能失效，筆者就曾经在现场亲眼目睹这样的事情发生，后来為了解决这个问题，往往用两个螺纹背靠背的拧在一起，起到螺纹锁紧作用，但实际操作中，作用也是有限的。
2.压涨式限流器

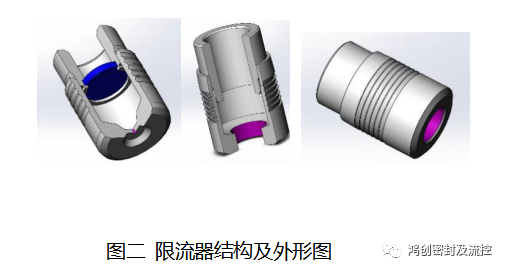

如上图所示，这种由两个零件预装配起来的限流器，我们称之為压涨式限流器，一般这种结构限流器由2-3部分组成，里边带小孔的是限流器主體，上部分类似于膨胀销子作用的起固定用，同时根据客户需要，可带滤网或不带滤网结构。同螺纹式限流器相比，这种限流器有着明显的优点：1. 油道孔不需要加工螺纹，限流器带牙形齿，通过销子压入，撑开牙形齿和孔内壁咬合，这样，整个油道中在限流器上就不会有加工碎屑产生，确保油路干净；2. 对于精密小限流孔的加工，能够高效、快捷的自动化实现加工，确保精度；而后预装在一起，便于实现规模化和批量化生产；3. 可根据需要，增加滤网，滤网可方便的布置。
3.鸿创公司压涨式限流器的优势
1.1加工一致性及质量控制：
限流器的主體采用进口精密加工设备，一次装夹加工完成，保证了产品的一致性及限流孔跟外套的同轴度，限流孔的公差按+/-0.015控制。
3.2小孔清洗处理：
限流孔由于孔比较小，毛刺不易去除，在0.8以上的孔采用磁力去毛刺，0.8以下的孔
需要特殊的微孔去毛刺设备才能去除毛刺，去毛刺再次进行超声波清洗，以此保证产品的清洁度。
3.3带滤网阻尼固定性能的可靠性：
因特定环境的需求，会在阻尼中增加滤网。增加滤网后我们需要验证滤网的耐压可靠性，在耐压测试中，我们会把滤网堵住或换成没有滤孔的金属片，正常装配后进行一个耐压可靠性测试，在测试压力20mpa的情况下，滤网或金属片不能脱落。
3.4过滤网：

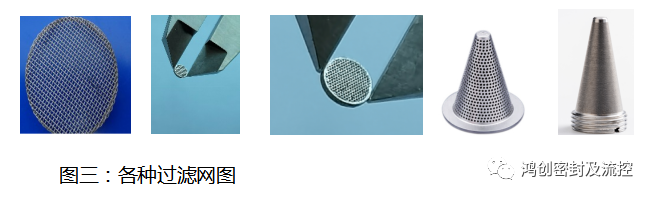

市面上金属滤网分為两种，一种是钢丝编制类的，另一种板材加工类。
钢丝编制类的滤网存在一个缺陷，在制作圆形过滤片中，周边的钢丝部分会有脱落的风险，在后续的装配中周边钢丝也可能掉入限流孔内，影响到过滤的效果及整个限流器的清洁度，在一些较高的清洁度要求零部件应用领域，这种方法往往很难控制好清洁度。
板材加工滤网方式有三种：1、钻头钻：但是成本过高，2、浊刻工艺：适合薄片类滤网，3：激光打孔方式：此类加工性价比相对较高，鸿创目前最小的过滤孔可以加工到0.1采用激光打孔方式，板材加工的滤网可以避免钢丝掉落的情况，可以更好的保证限流器的整體清洁度；
过滤网最小尺寸可做到0.075mm,以满足各种应用场景的过滤。
3.5 限流器规格及限流孔范围
鸿创目前生产的限流器外径规格有4mm－12mm，限流孔尺寸在0.1－6.0mm。可根据客户要求，定制各类带滤网和不带滤网的限流器。
4.限流器的小孔计算

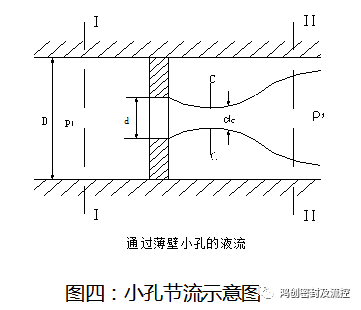

当小孔的通流長度L与孔径d之比≤0.5时称為薄壁小孔。如图所示。推导出通过薄壁小孔的流量：Q=ac·vc=CC ·a·vc=CC·CV·a(2/ρΔpc)1/2=Cd·a[(2/ρ）Δpc]1/2

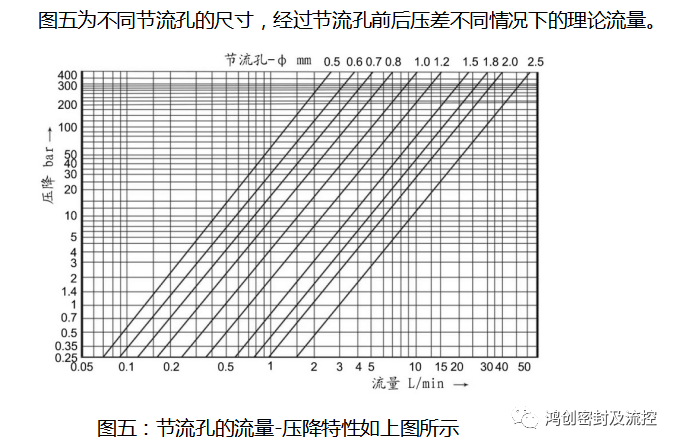

结论：流过小孔的流量与小孔的面积成正比，与流过小孔前后的压差的开方成正比；与温度没有关系；小孔的计算是根据流量和前后压差计算得来的，但因為受流量系数等影响，实践中，我们通过软件仿真，大概得出一个节流孔的尺寸，然后在实践中我们逐步的去根据仿真的结果逐一去筛选，选出最优的限流器小孔尺寸。
5.限流器的串并联方案设计和计算？
5.1 两个节流孔并联
流量分配 Q1 /Q2 = d1² /d2²
两个节流孔并联等效节流孔:d=(d1²+ d2²)^1/2

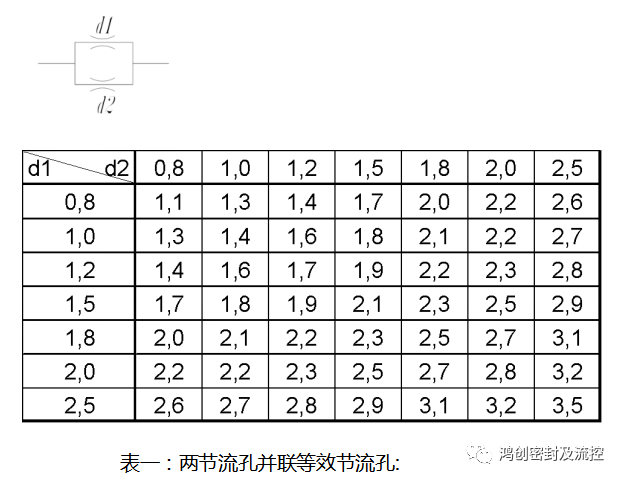

表一：两节流孔并联等效节流孔:
5.2 两个节流孔串联

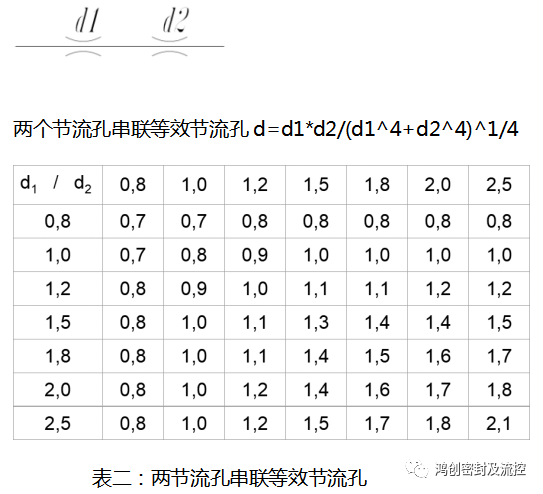

压差分配 △P1/ △P2 = d2^4 / d1^4
